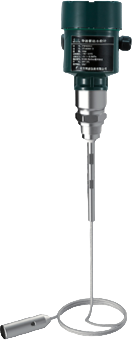

HydroX^®Ladar-GC  导波雷达水位计

（缆式探头）

单腔式（标准型）               双腔式（无线型）

产品介绍

产品概述：

HydroX®Ladar-GC 导波雷达水位计，是基于时间行程原理的测量仪表，探头发出高频脉冲并沿缆式探头传导，当脉冲遇到水表面时反射回来被仪表内的接收器接收并将距离信号转化为水位信号。缆式探头传感器，固体型、液体型（可选），可用于测量液位、固体粉料物位。

工作原理：

导波雷达发出的高频微波脉冲沿着探测组件导缆传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

应用场景：

水井、水槽、水池等水位高度测量

产品特点：

1. 可用于测量液位、固体粉末物位、界面

2. 波束角小，能量集中，具有更强抗干扰能力，大大提高测量精度和可靠性；

3. 天线尺寸小，便于安装和加装防尘罩等天线防护装置

4. 准确可靠：高精度，高分辨率，高稳定性，高可靠性

5. 测量盲区小，对于小罐测量也会取得良好的效果

6. 分体式结构，无需打开储罐即可更换电子装置

7. 支持水位定时采集、存储及上报，阈值和设备故障预警加报功能

8. 支持多种通讯方式（可选），支持设备电压监测功能

9. 支持人工置数功能，支持本地串口和蓝牙调试

10. 支持远程查询实时数据及历史数据，及本地导出历史数据

安装方式：

缆式探头采用重锤固定方式（重锤的重量和固定位置可以影响传感器的精度和稳定性）

缆式导波雷达水位计线形图：

 注：①所示区域为盲区，在此范围内不能测量

技术参数：
